Descrição

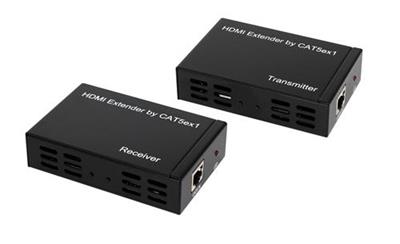

O Extensor HDMI sobre um cabo CAT 5E/6 é a ferramenta ideal para estender o sinal HDMI em longas distâncias até um ou vários monitores compatíveis HDMI. Em vez de usar longos cabos HDMI caros, seus cabos de rede CAT 5E/6 já instalados podem ser utilizados para executar funções avançadas como transferir vídeo digital Deep Color (12 bits/cor) e áudio digital, com uma largura de banda até 225 MHz. O conjunto Extensor HDMI FX-HE100S – transmissor e receptor HDMI sobre um cabo CAT 5E/6 – é sua ferramenta essencial para extensão do sinal HDMI.

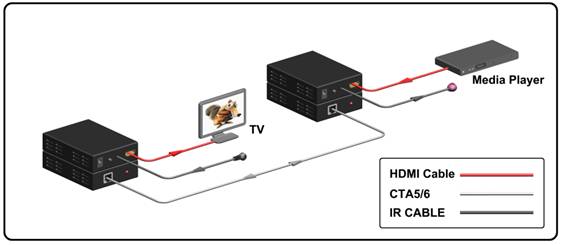

Este extensor HDMI também tem a capacidade de re-transmitir o sinal IR do controle remoto, assim você pode continuar usando o controle remoto original, para controlar o equipamento reprodutor de vídeo que está a até 100 metros de distância da tela, através deste incrível extensor HDMI.

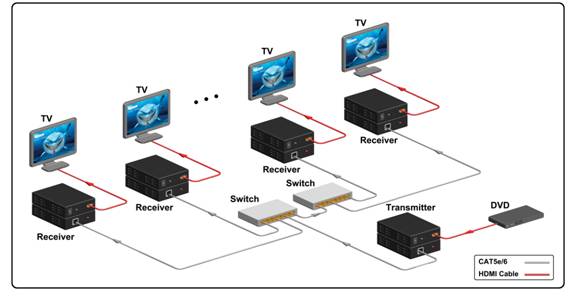

Além disto, você pode transmitir seu sinal de áudio e vídeo HDMI via Rede TCP/IP padrão, para exibí-lo em diversas telas/monitores remotos simultâneamente. A partir de um transmissor HDMI FLEXPORT FX-HE100S, que recebe o sinal na entrada HDMI e entrega na saída RJ45. Você pode usar uma rede TCP/IP padrão, incluindo switches TCP/IP e diversos cabos CAT5e/6, para disseminar o sinal HDMI, até múltiplos receptores HDMI FX-HE100SR, que recebem o sinal na entrada RJ45 e entrega ao monitor na saída HDMI, conforme ilustrado no diagrama de aplicação.

Experimente o poder desta incrível ferramenta, e desfrute de muita economia de tempo e dinheiro, além de uma prazerosa experiência na facilidade de instalação de sua rede de mídia para Digital Signage.

Recursos

• Fonte de alimentação DC 5V.
• Compatível com padrão HDMI 1.3, HDCP 1.1 e DVI 1.1.
• Suporta Deep Color até 12 bits/cor (36bits).
• Suporta re-transmissão de IR.
• Usa um cabo CAT5E/6 para transmissão de dados/DDC.
• Equaliza e regenera o sinal de entrada TMDS antes de retransmití-lo em ótima qualidade, independente da qualidade do sinal na entrada.
• Testes revelaram que o sinal de entrada HDMI com resolução 1080p suporta cabos de até 10 metros.
• Quando transmitindo um sinal em resolução 1080p, a distância de operação para cabos CAT6 bem crimpados e de boa qualidade, é de até 100 metros.

Conteúdo da embalagem

Unidade transmissora do Extensor HDMI ———————————-1Pç

Unidade RECEPTORA do Extensor HDMI ——————————–1Pç

Transmissor IR  ——————————————————————-1Pç

Receptor IR  ————————————————————————1Pç

Fonte adaptadora de Alimentação 5V DC———————————–2Pçs

Operation Manual —————————————————————–1Pç

Controles de Operação e Funções

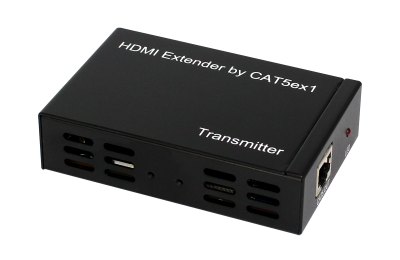

Extensor HDMI Transmissor

•  DC/5V: Insira o plugue da fonte 5V e conecte o adaptador à tomada de energia 110V/220V.
•  RESET: Botão de resset de fábrica. Quando as funções do Receptor estiverem alteradas, apertando este botão continuamente por 10 segundos as configurações originais de fábrica serão restauradas.
•  IR OUT: transmissor de sinal do Controle Remoto. Conecte o cabo transmissor  de IR ao Extensor HDMI. Direcione o Transmissor de IR para o receptor IR do equipamento Fonte de sinal.
• HDMI:Porta de entrada HDMI.
• CAT6 OUT: Conecte a saída CAT 5E/6 do Transmissor, à entrada CAT5E/6 do Receptor HDMI sobre CAT6.
• LED indicador: Quando a fonte de alimentação CC estiver plugada,o LED indicador permanecerá aceso.

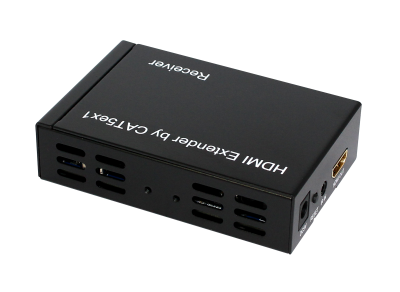

Extensor HDMI Receptor

• DC/5V: Insira o plugue da fonte 5V DC e conecte o adaptador à tomada de energia 110V/220V.
• RESET: Botão de resset de fábrica. Quando as funções do Receptor estiverem alteradas, apertando este botão continuamente por 10 segundos as configurações originais de fábrica serão restauradas.
• IR IN:  Receptor de sinal do Controle Remoto. Conecte o cabo do receptor de IR ao Extensor HDMI Receptor. Direcione a ponta do cabo receptor de IR para a área de atuação do controle remoto.
• HDMI Out: Porta de saída HDMI.
• CAT6 IN: Conecte a entrada CAT 5E/6 do Receptoror, à saída CAT5E/6 do Transmissor HDMI sobre CAT6.
• LED indicador: Quando a fonte de alimentação CC estiver plugada,o LED indicador permanecerá aceso.
