F2183xv

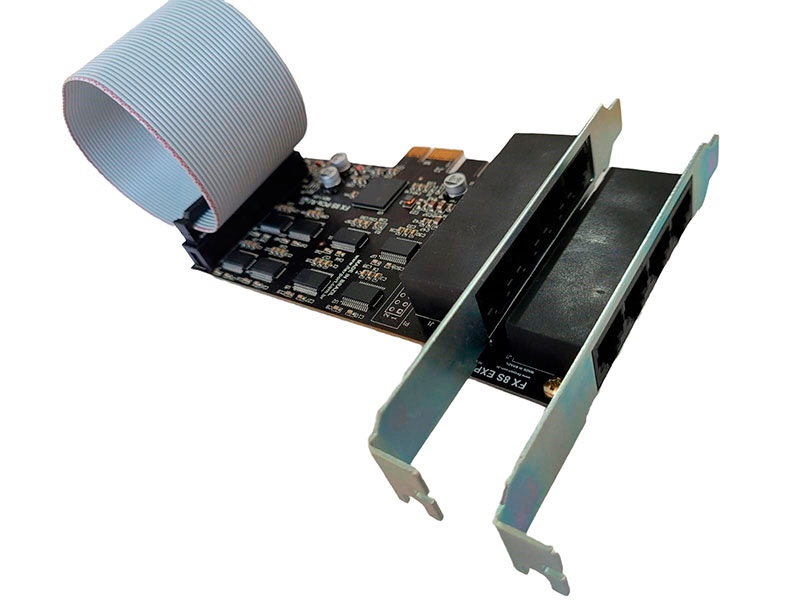

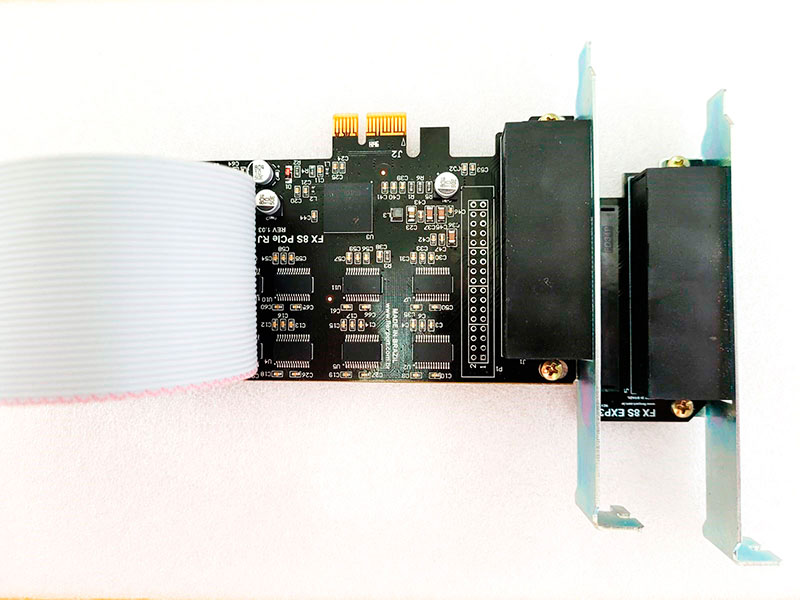

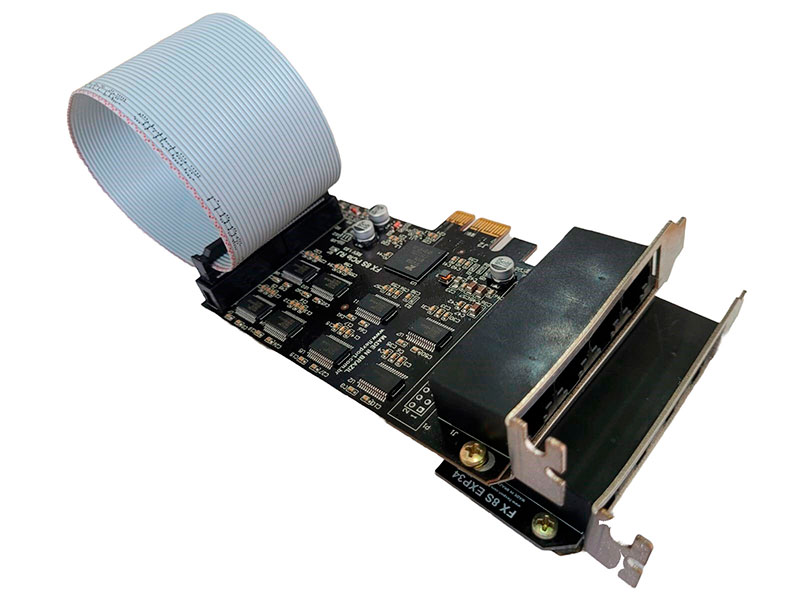

Placa PCIe 8 Portas RS232 em conector RJ45 – chipset Exar

Orçamento

Descrição

Esta placa Multiserial foi projetada especialmente para permitir a adição de 8 portas seriais RS232 em CPUs com gabinetes de diferentes perfis, para trabalhar também em ambientes compactos e com pouca disponibilidade de espaço.  Ela também oferece a possibilidade de trabalhar em gabinetes comuns, bastando para tanto, no ato da compra solicitar à nossa equipe de vendas o bracket (aleta metálica para fixação) para gabinete de 120mm. Consulte a aba “Informações para Compra” para escolher o part number conforme necessidade do bracket.

Entre seus diferenciais, está a facilidade de confecção do cabo serial dispensando o uso do ferro de solda, e cujos conectores RJ45 e a respectiva ferramenta de crimpagem, são produtos de alta disponibilidade no mercado de cabling / cabeamento estruturado.

Entre suas aplicações, destaca-se o uso em ATMs, com possibilidade de conexão para os diversos componentes.

Características

  • Chipset Exar
  • Plug & Play;
  • Sinais: TxD, RxD, RTS, CTS, DTR, DSR, DCD e GND;
  • Taxa de transmissão: 75bps ~ 115.2Kbps;
  • Proteção contra surtos: 10KVA;
  • Bits de dados: 4/5/6/7/8;
  • Paridade: Even/Odd/None/Mark/Space;
  • Stop bits: 1/1.5/2;
  • Controle de fluxo: Xon-Xoff/Hardware, None;
  • Acompanha aletas (brackets) de 80mm , ou de 120mm ou ambas. Consulte a aba Informações de Compra para escolher a opção de brackets;
  • Octal-UART FIFO 256 bytes Transmit/Receive;
  • Compatível com 16C554 e 16C654;
  • Suporta compartilhamento de IRQ para PCI;
  • Totalmente configurável via software;
  • Suporta 32-bit BUS PCI;
  • Velocidade do BUS: 66/33 Mhz.

Pinagem do conector RJ45:

Especificações

Interface Serial
Conector RJ45
Portas 8
Deep FIFO Transmissão / Recepção 256 bytes
Barramento ( BUS ou Slot)
PCIe 2.0 e compatível com1.1
Taxa de Transmissão Até 2.5Gbps
Hardware
Chipset EXAR 17v358
Sistemas Operacionais
Windows XP / 2000/ Vista /Server 2003-2008 / 7 /8.1/10 – 32/64-bit
Linux Sim
Mac OS 10.5
Mecânica
Dimensões (C x L x A) mm 120mm (C) x 100mm (L) x 21.5mm (A)
Ambiente
Temperatura de operação -40º a 85ºC

Informações da Compra

F2183xv – Slim – Placa PCIe 8 Portas RS232 em conector RJ45 – chipset Exar

F2183xv – Full – Placa PCIe 8 Portas RS232 em conector RJ45 – chipset Exar

F2183xv – Dual – Placa PCIe 8 Portas RS232 em conector RJ45 – chipset Exar
